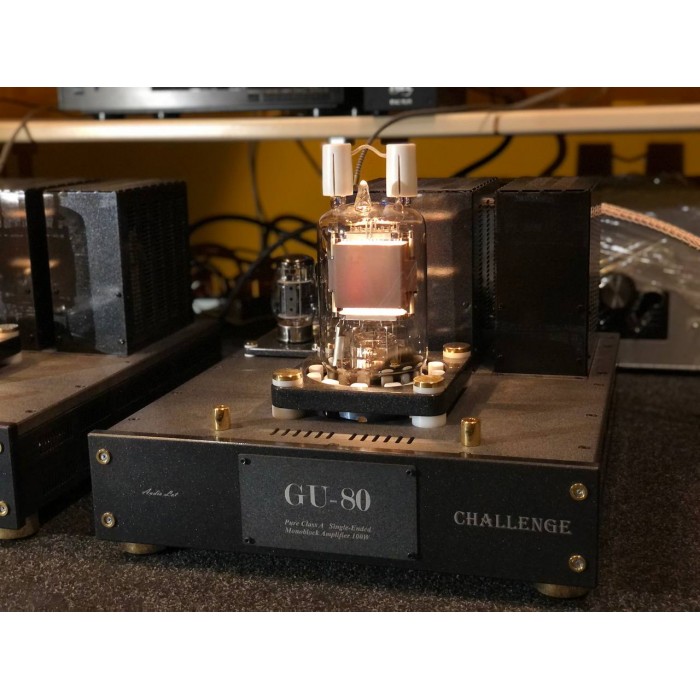

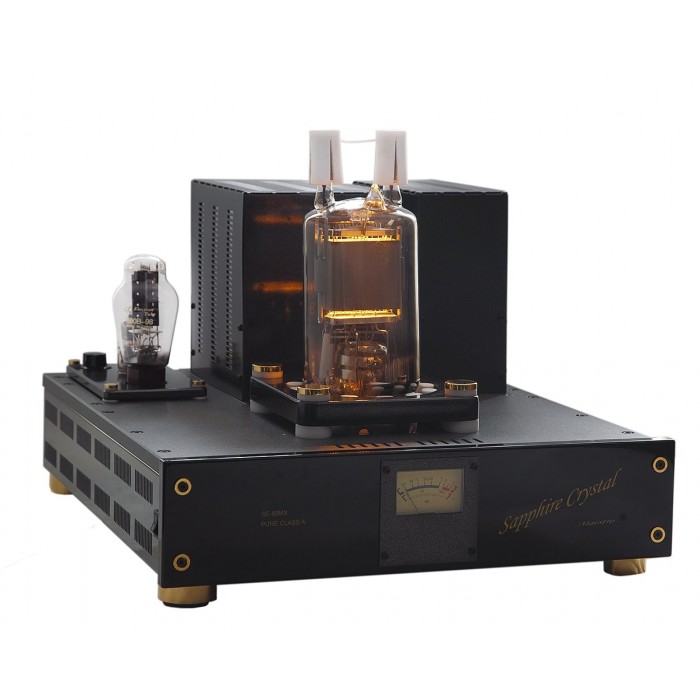

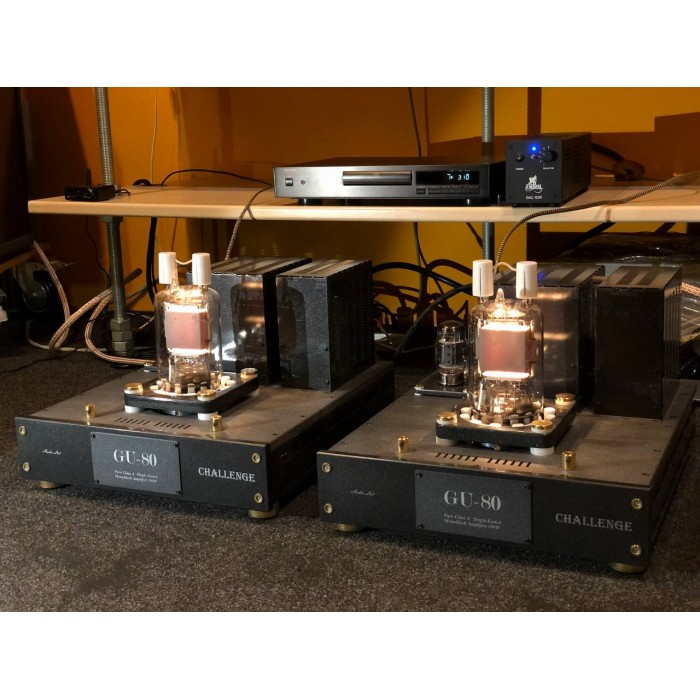

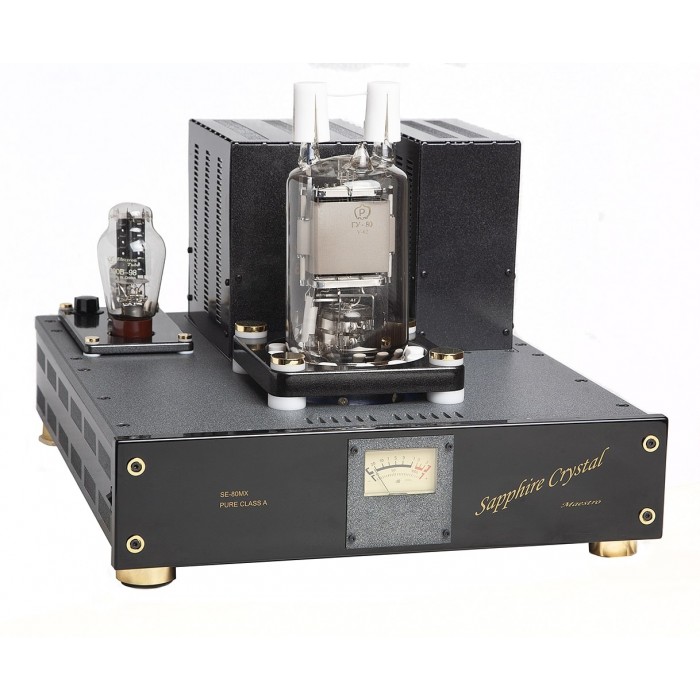

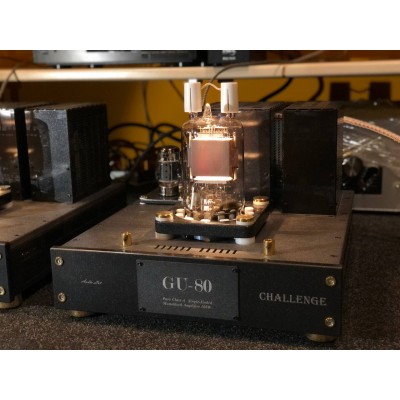

Підсилювач реалізований у вигляді двох автономних моноблоках лівого і правого каналів.
Схема кожного моноблока складається з підсилювача на лампі 6Э6П-ЕВ і драйвера на лампі 300В, який забезпечує роботу вихідної лампи ГУ-80.

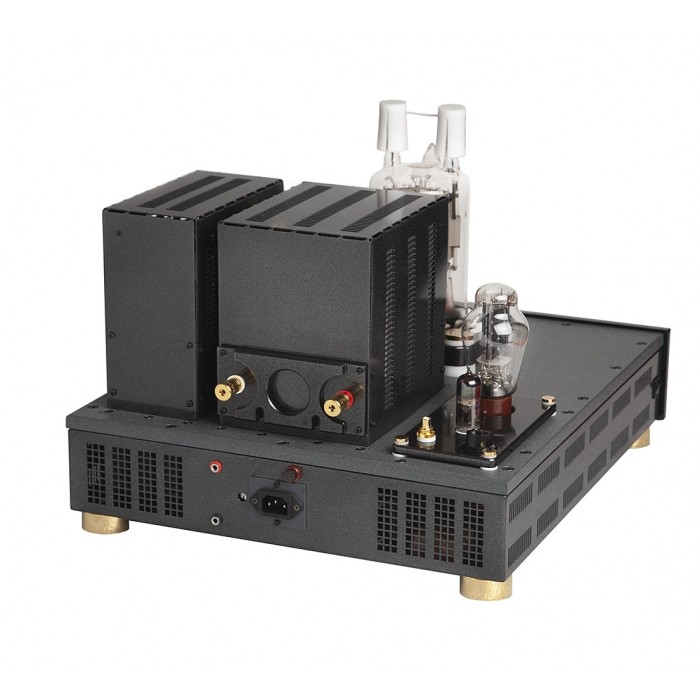

Кожен моноблок має один RCA вхід з регулятором гучності. Чутливість підсилювача достатня для роботи прямо з виходу звуковідтворювальних джерел сигналу або попереднього підсилювача. На задній панелі встановлені два гнізда для контролю струму через вихідну лампу (І=240мА),
а для його регулювання встановлено багатооборотний резистор, доступ до якого здійснюється через отвір з допомогою плоскої викрутки. Вимірювання необхідно здійснювати за допомогою вольтметра.
Блок живлення пристрою забезпечує нормальну роботу при напрузі в мережі від 170 до 265В. При вищій напрузі відбувається аварійне відключення всього підсилювача.
Такий широкий діапазон напруги живлення можливий завдяки застосуванню системи адаптації до мережі, яка автоматично за допомогою мікроконтролера вибирає необхідний вивід силового трансформатора і таким чином забезпечує оптимальну адаптацію його до мережі.
Технічні характеристики:
Моноблок
Тип: однотактний, клас А
Потужність - 100W @ 5 Ohm
Частотний діапазон : 16Hz - 50kHz
Вихідний опір - 0,5 Ohm
Вхідний опір (регулятор L-типу) : 18 - 32 kOhm (залежно від кута повороту)
Споживана потужність (постійна) : 400W
Напруга живлення : 170 - 265V
Габаритні розміри (мм;Ш/Д/В): 430 х 500 х 320
Вага (кГ) : 46
Заходи безпеки
Лампа ГУ-80 під час роботи має підвищену температуру і живиться високою напругою,
тому необхідно обмежити доступ до моноблоків сторонніх осіб і домашніх тварин.
Не допускається ввімкнення підсилювача без ламп і їх заміна під час роботи.
